LE TRUC INUTILE 1

Premier épisode : le temps qui passe.
Deuxième épisode : les mesures à la maison (NON FAIT).
Troisième épisode : les communications (NON FAIT).

LA COSA INUTILE 1

Primo episodio: il tempo che passa.
Secondo episodio: le misurazioni a casa (NON FATTO).
Terzo episodio: le comunicazioni (NON FATTO).

    <

Scrivo per imparare l'italiano. Spero che il mio testo sia interessante e utile per qualcuno. J'écris pour apprendre l'italien. J’espère que mon sujet sera intéressant et utile à quelqu’un.

🇮🇹 🇫🇷

Il codice sorgente del programma Arduino Le code source du programme Arduino

Ho avuto voglia di fabbricare una cosa che mi permetterebbe di usare e testare molti componenti per Arduino: degli schermi, dei rivelatori, delle luci, dei relais, dei motori…
Il mio obiettivo era di scrivere un codice perfetto 😉 per un uso futuro.		 J’ai eu envie de fabriquer quelque chose qui me permettrait d’utiliser et de tester beaucoup de composants pour Arduino : des écrans, des détecteurs, des lumières, des relais des moteurs…
Mon objectif était d'écrire un code parfait 😉 pour un usage ultérieur.

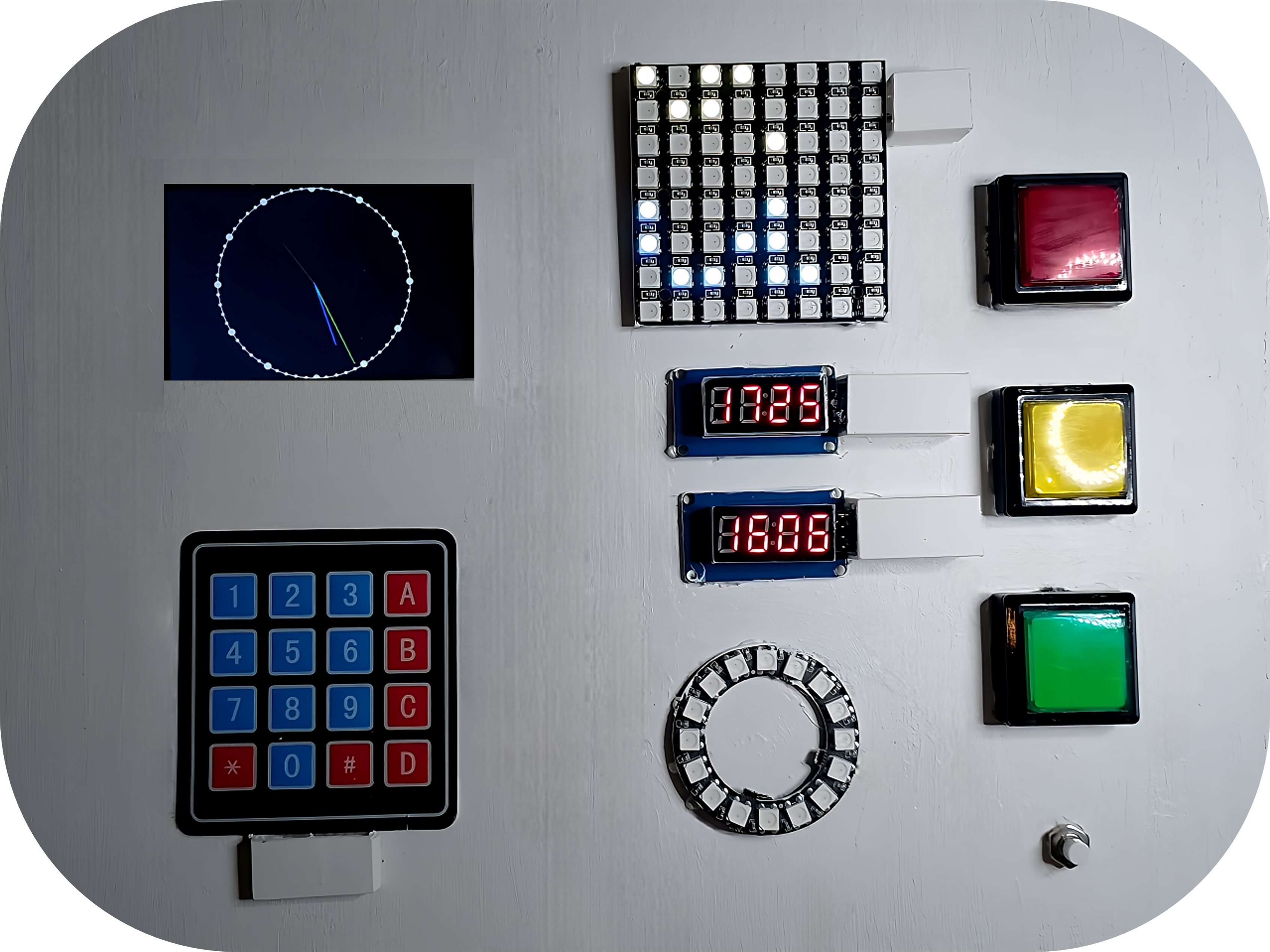

Ho iniziato con la parte il tempo che passa. Ci ho messo: J’ai commencé avec la partie le temps qui passe. J'y ai mis :
  • a1) Un orologio analogico.
  • a2) Un orologio numerico.
  • a3) Un orologio binario.
  • b) Un'allarme.
  • c) Tre timer per le chiamate con i miei corrispondenti.
  • a1) Une horloge analogique.
  • a2) Une horloge numérique.
  • a3) Une horloge binaire.
  • b) Une alarme.
  • c) Trois minuteurs pour les appels avec mes correspondants.
    		•

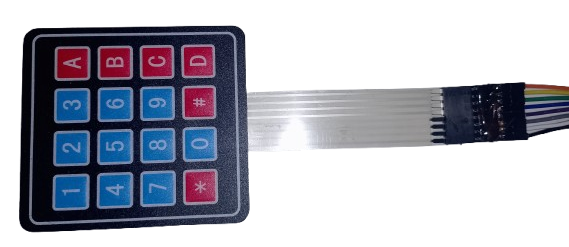

    La tastiera permette di impostare l'ora HH:MM (A), la data MM:JJ (B), l'anno AAAA (C) e l'allarme HH:MM (D). È collegata in questo modo:
    47 46 45 44 43 42 41 40    		 Le clavier permet de régler l'heure HH:MM (A), la date (B), MM:JJ l'année AAAA (C) et l'alarme HH:MM (D). Il est connecté ainsi :
    47 46 45 44 43 42 41 40

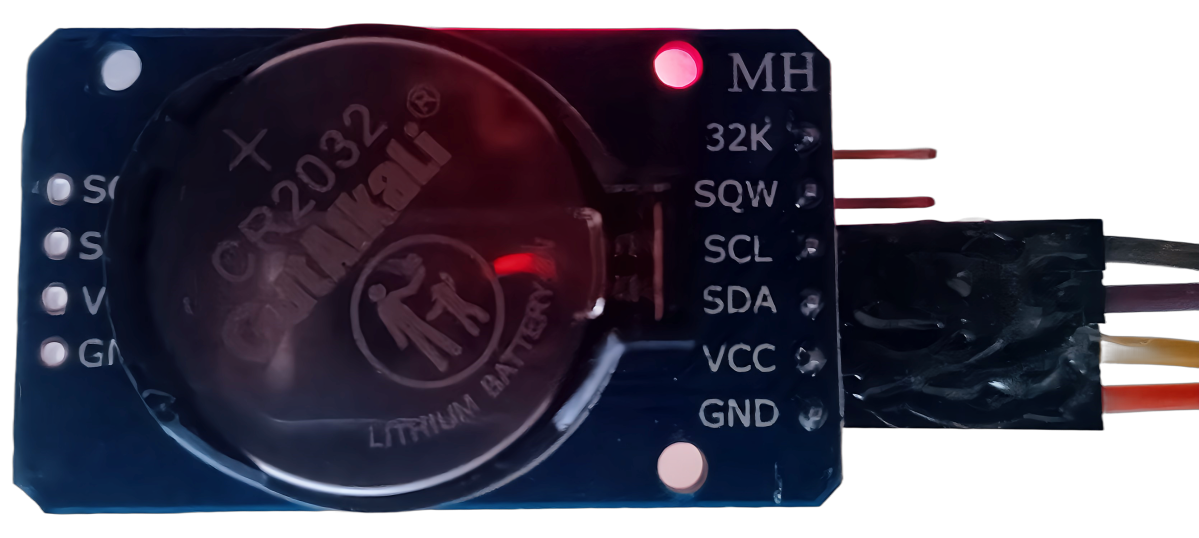

    Il modulo RTC permette di misurare l'ora e la data. C'è una pila per conservare i dati mentre il dispositivo non viene usato. È collegato in questo modo:
    SCL SCL / SDA SDA / VCC 5v / GND GND    		 Le module RTC permet de mesurer l’heure et la date. Il y a une pile pour conserver les données lorsque l’appareil n’est pas utilisé. Il est connecté ainsi :
    SCL SCL / SDA SDA / VCC 5v / GND GND

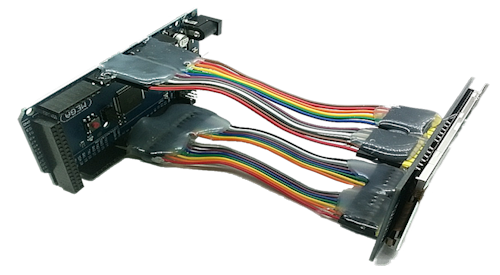

    Lo schermo per l'orologio analogico è collegato come se fosse direttamente collegato sulla scheda Arduino. Questo è molto pratico perché permette di collegare altri componenti. L’écran de l’horloge analogique est connecté comme s"il était directement connecté sur la carte Arduino. Ceci est très pratique parce que ça permet la connexion d’autres composants.

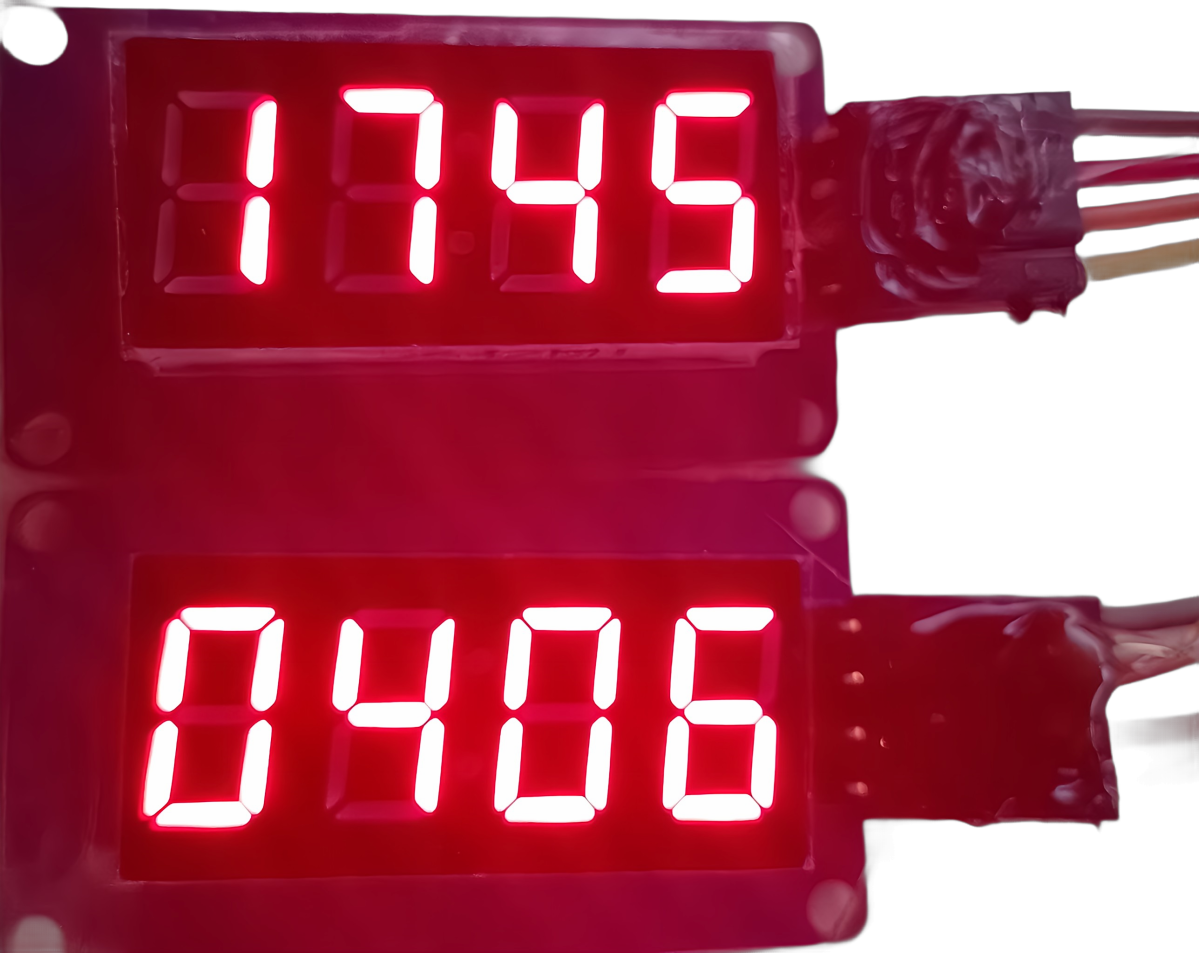

    I display per l'ora (quattro digit) e la data (quattro digit) sono collegati in questo modo:
    Display Ora: CLK 29 / DIO 28 / VCC 5v / GND GND
    Display Data: CLK 27 / DIO 26 / VCC 5v / GND GND     		Les afficheurs pour l'heure (quatre digits) et la date (quatre digits) sont connectés ainsi:
    Afficheur Heure : CLK 29 / DIO 28 / VCC 5v / GND GND
    Afficheur Date : CLK 27 / DIO 27 / VCC 5v / GND GND

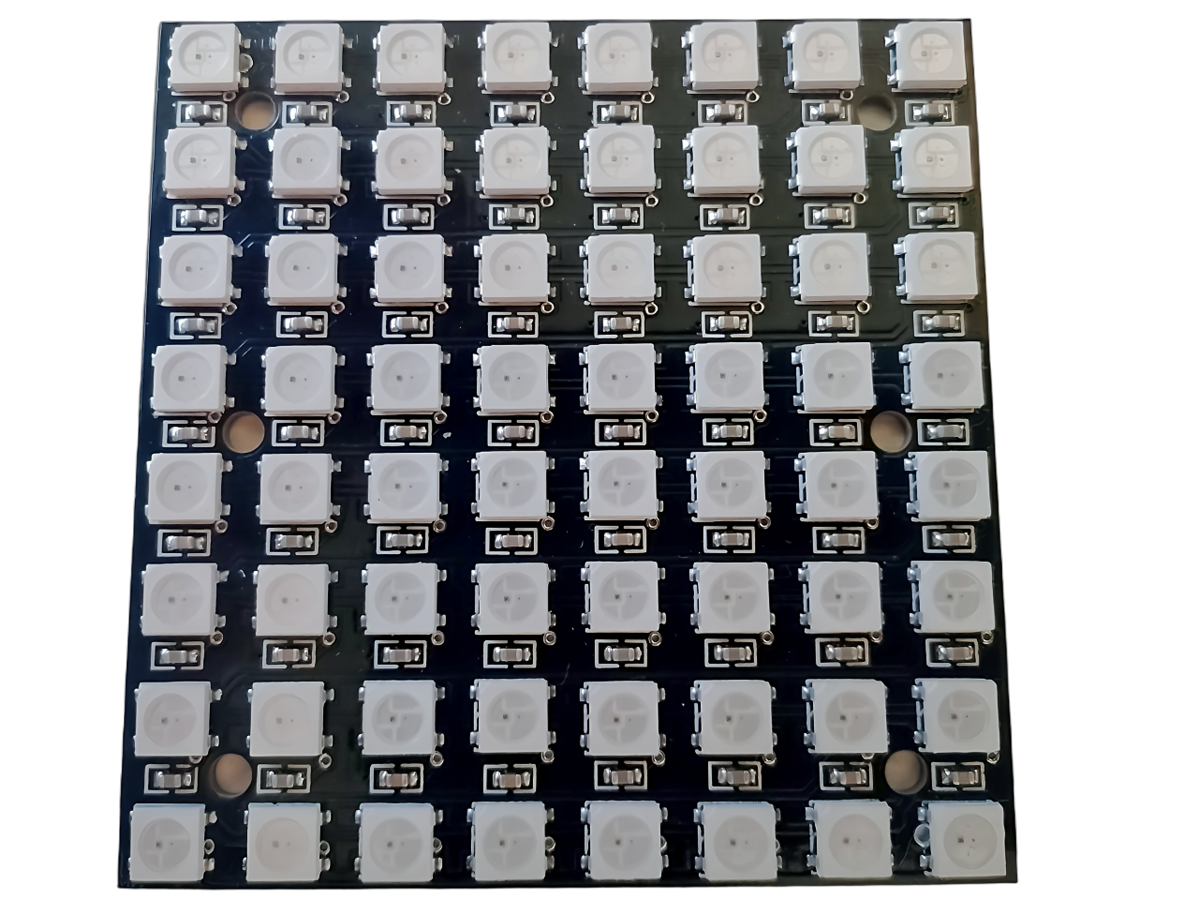

    I miei ex alunni avevano delle difficoltà quand si trattava di imparare la lettura dell'ora su un orologio analogico, ma questo non era niente rispetto alla lettura dell'ora sul mio orologio binario. Mes anciens élèves avaient des difficultés pour apprendre à lire l’heure sur une horloge analogique, mais ce n’était rien comparé à la lecture de l'heure sur mon horloge binaire.

    Per leggere ogni dato si deve aggiungere le potenze di due accanto a un led acceso.
    Con le potenze di due
    1 2 4 8 16 32 64
    23 sarà codificato in questo modo
    1 2 4 8 16 32
    🟡🟡🟡⚫🟡⚫
    Per l'anno 2025 scritta con quattro cifre , ci vorrebbero più potenze.
    1 2 4 8 16 32 64 128 256 512 1024 2048
    🟡⚫⚫🟡⚫🟡🟡🟡🟡🟡🟡⚫
    Per leggere l'anno, va bene, ma non lo stesso con i secondi.

    In 25 / VCC 5v / GND GND     		Pour lire chaque donnée, il faut ajouter les puissances de deux à côté d’une LED allumée.
    Avec les puissances de 2
    39
    sera codé de cette façon
    1 2 4 8 16 32
    🟡🟡🟡⚫⚫🟡
    Pour l'année 2314 écrite avec quatre chiffres, il faudrait plus de puissances.
    1 2 4 8 16 32 64 128 256 512 1024 2048
    ⚫🟡⚫🟡⚫⚫⚫⚫🟡⚫⚫🟡
    Pour lire l’année, ça va, mais ce n'est pas la même chose avec les secondes.

    In 25 / VCC 5v / GND GND


    Codice per :
    (20)25: 1 + 8 + 16
    (giugno) 06: 2 + 4
    10: 2 + 8
    9 ore: 1 + 8
    35 minuti: 1 + 2 + 32
    53 secondi: 1 + 4 + 16 + 32    		 Code pour :
    (20)25 : 1 + 8 + 16
    (juin) 06 : 2 + 4
    10 : 2 + 8
    9 heures : 1 + 8
    35 minutes : 1 + 2 + 32
    53 secondes : 1 + 4 + 16 + 32


    In 30 / VCC 5v / GND GND In 30 / VCC 5v / GND GND

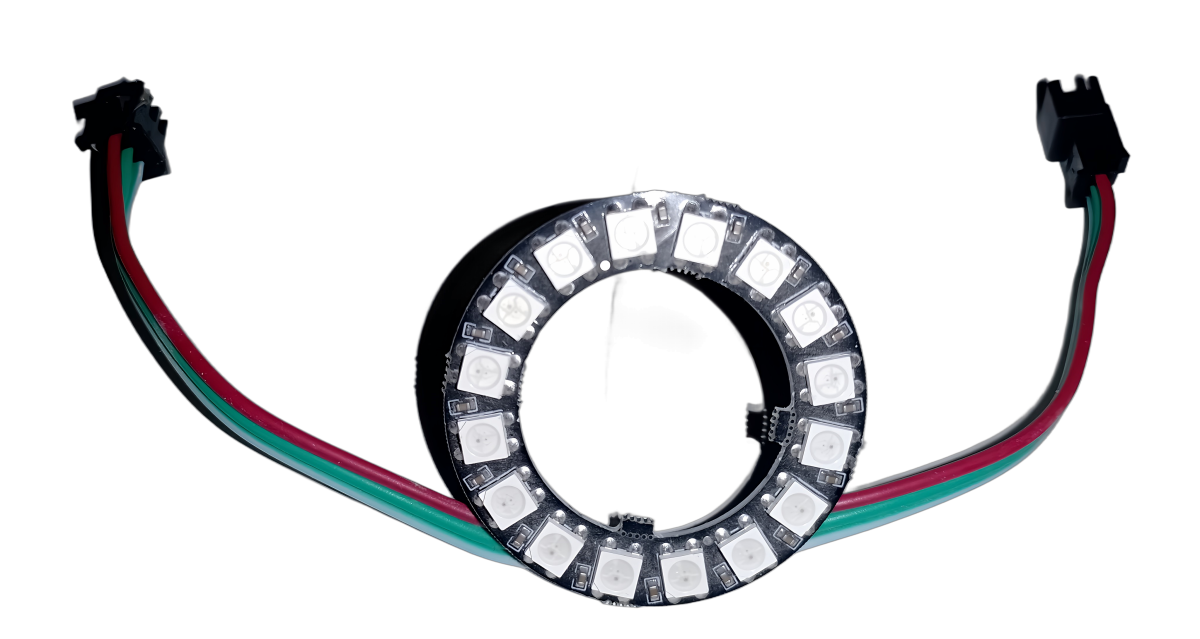

    L'anello serve per i segnali dell'allarme e del timer. L’anneau est utilisé pour les signaux de l'alarme et de la minuterie.

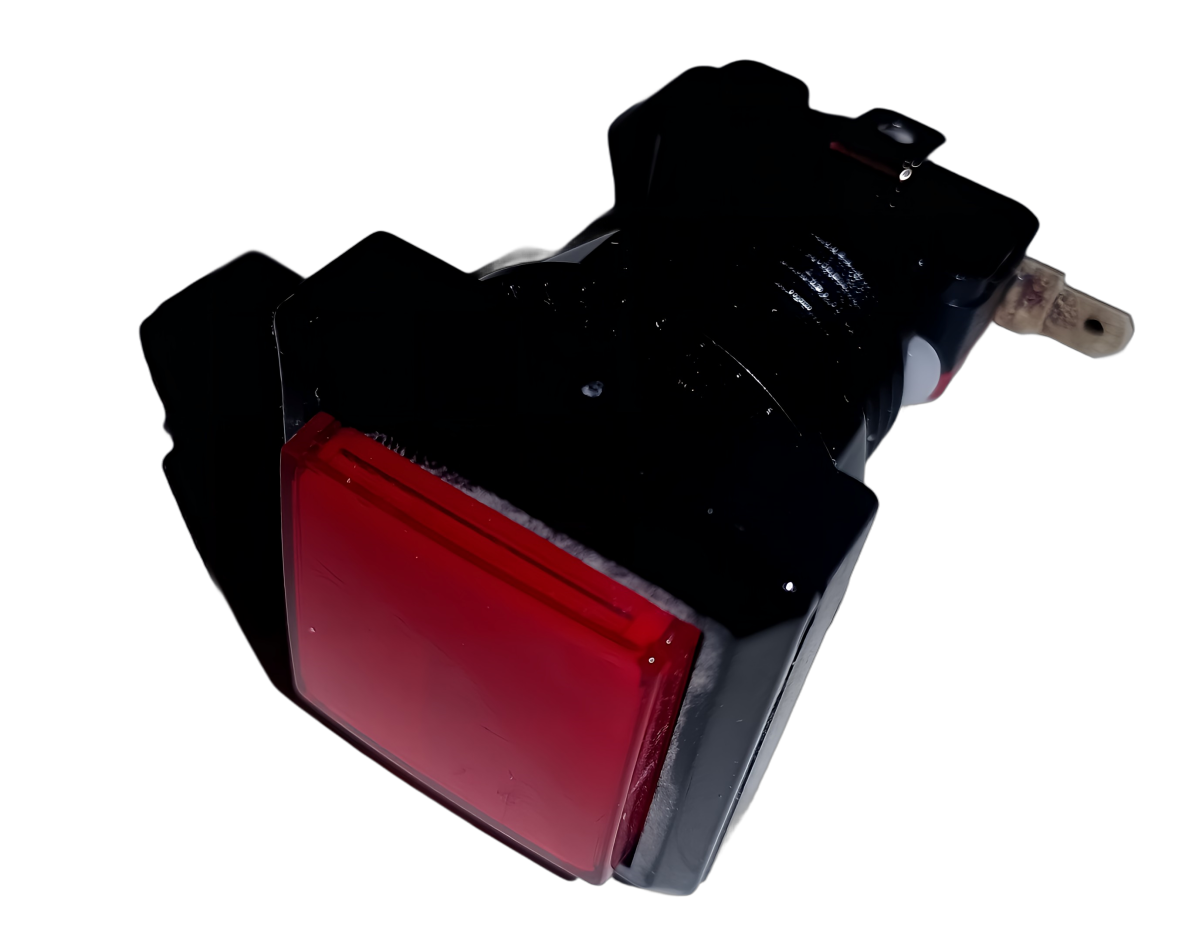

    I pulsanti servono per impostare il timer.
    (Verde: trenta minuti. Giallo: un'ora. Rosso: due ore.)

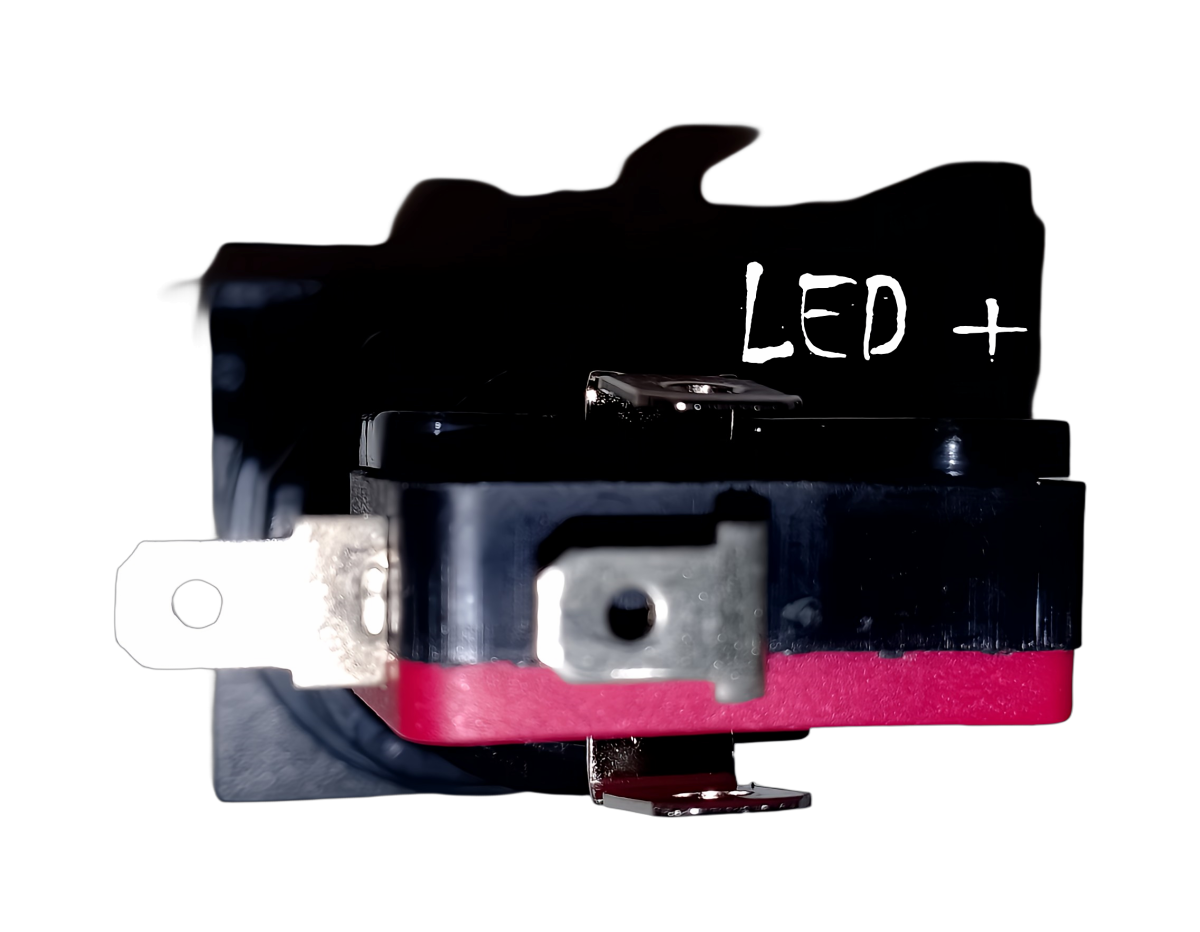

    Pulsante verde: Led+ 37 / Led- GND / Altro 36 / Altro GND
    Pulsante giallo: Led+ 35 / Led- GND / Altro 34 / Altro GND
    Pulsante rosso: Led+ 33 / Led- GND / Altro 32 / Altro GND     		Les boutons servent à régler la minuterie.
    (Vert : trente minutes. Jaune : une heure. Rouge : deux heures.)
    Boutons vert : Led+ 37 / Led- GND / Autre 36 / Autre GND
    Boutons jaune : Led+ 35 / Led- GND/ Autre 34 / Autre GND
    Boutons rouge : Led+ 33 / Led- GND / Autre 32 / Autre GND

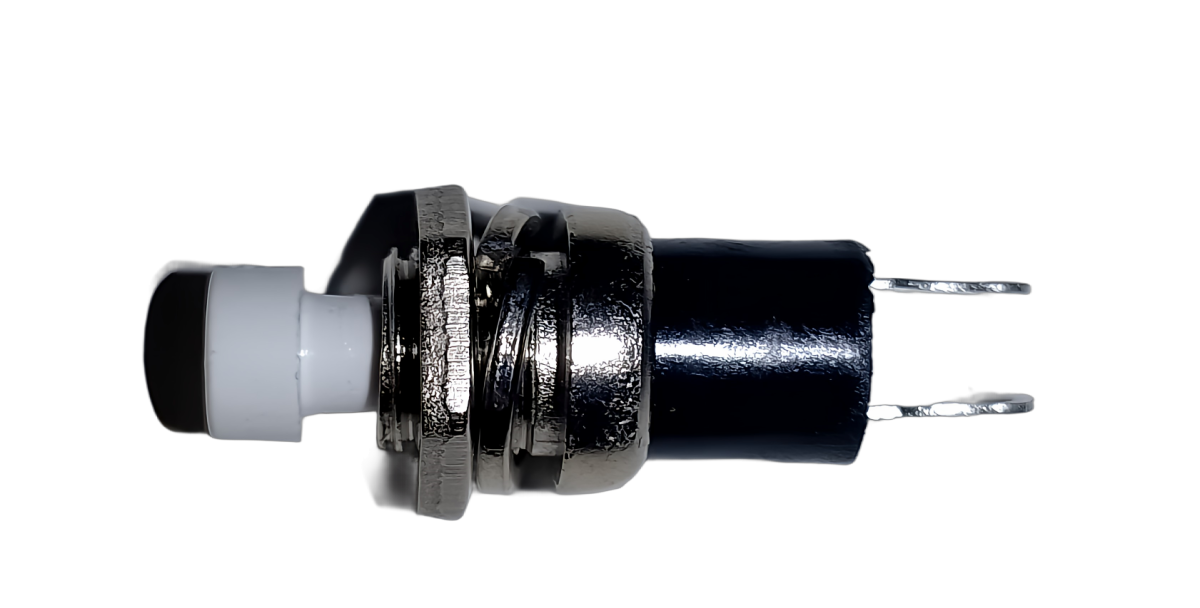

    Il piccolo pulsante permette di fermare il timer e l'allarme.
    Altro 31 / Altro GND     		Le petit bouton permet d’arrêter la minuterie et l'alarme.
    Autre 31 / Autre GND
