HORLOGE NATUR & JASMIN

OROLOGIE NATUR & JAMSIN



Scrivo per imparare l'italiano. Spero che il mio testo sia interessante, e utile per qualcuno. J'écris pour apprendre l'italien. J’espère que mon sujet sera intéressant, et utile à quelqu’un.

🇮🇹 🇫🇷

Quest'orologio è un regalo per degli amici, Jean-Christophe e Martine. Cette horloge est un cadeau pour des amis, Martine et Jean-Christophe.

Materiale:
  • Una custodia (Ho scelto una valigetta perché hanno delle camera da affittare nel sud della Francia.)
  • Una scheda Arduino Mega
  • Uno schermo 3.5"TFT LCD Schield
  • Un display Led&Key
  • Un orologio MH-Real-Time
  • Un emetittore ricevitore di ultrasuoni
  • Dei fili
  • Un'alimentazione elettrica 7/12 volt 2 amperi o un cavo USB con il suo caricatore
    		•  Matériel :
  • Un boîtier (J'ai choisi une petite valise parce qu'ils ont des chambres à louer dans le sud de la France.)
  • Une carte Arduino Mega
  • Un écran 3,5"TFT LCD Shield
  • Un afficheur Led&Keys
  • Une horloge MH-Real-Time
  • Un émetteur récepteur d'ultrasons
  • Des fils
  • Une alimentation electrique 7/12 volts 2 amperes ou un cable USB avec son chargeur
    		•




    Le connessioni: Les connexions :


    TFT   Arduino Mega
    J2   RX0 0
    …   TX0 1
    LCD_D2   2
    LCD_D3   3
    LCD_D4   4
    LCD_D5   5
    LCD_D6   6
    LCD_D7   7

    LCD_D0   8
    LCD_D1   9
    SD_SS   10
    SD_DI   …
    SD_DO   …
    SD_SCK   …
    …   …
    J1   …

    J3   A5
    LCD_RST   A4
    LCD_CS   A3
    LCD_RS   A2
    LCD_WR   A1
    LCD_RD   A0

    J4   VIN
    GND   GND
    …   GND
    5V   5V
    3.3V   3.3V

    LED&KEY   Arduino Mega
    VCC   5.5V
    GND   GND
    STB   23
    CLK   25
    DIO   27

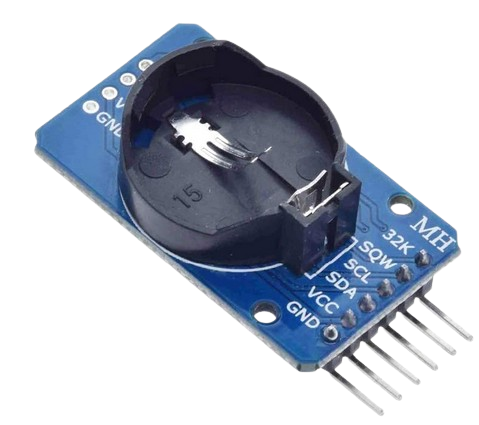

    MH-Real-Time  Arduino Mega
    VCC   5V
    GND   GND
    CLK   TX2 16
    DAT   RX2 17
    RST   TX1 18

    HC-SR04 Ultrasons   Arduino Mega
    VCC   5V
    TRIG   12
    ECHO   11
    GND   GND

    I LED  LES LED
     VCC  Da fare - À faire
     GND  Da fare - À faire
     DIN  Da fare - À faire
     CS  Da fare - À faire
     CLK  Da fare - À faire

    I codice sorgente: Le code source :


    Scaricare il file qui.   Télécharger le fichier ici.
